在線密度計

產品說明：

?QL-1000系列在線密度計可對各種液體或液態混合物在線進行密度測量。在石化行業可廣泛應用于石油、煉油、調油、油水介面檢測；在食品工業用于葡萄汁、番茄汁、果糖漿、植物油及軟飲料加工等生產現場；奶制品業；造紙業；黑漿、綠漿、白漿、堿溶液的測試；釀酒酒精度；化工類的尿素、清潔劑、乙二醇、酸堿及聚合物密度的測試。還可應用于采礦鹽水、鉀堿、天然氣、潤滑油、生物制藥等等行業。

主要特點

1、 ?采用一體化結構的兩線制變送器，無活動部件維護簡單.

2、 ?四位半數字液晶顯示.

3、 ?安裝使用方便，插入液體即可顯示讀數

.4、 ?使用于流體或靜止液體，適合于管道和罐體安裝.

5、 ?溫度和密度兩個參數可交替顯示，便于進行行業標密換算.

6、 ?連續在線測量液體密度無過程中斷，可直接用于生產過程控制.

7、 ?接觸液體部件全部為幾種介質不銹鋼材料制造，安全；衛生.

8、 ?本介安全型可用于危險環境；衛生型可安裝于食品生產現場

技術指標

1、4~20mA 電流輸出.選加數字信號（HART 協議）

2、16~30VDC供電.推薦使用24VDC.

3、密度量程 ??????0～2克/立方厘米； 0~3克/立方厘米

4、精度 ??????????0.001克/立方厘米

5、分辨率 ????????0.0005克/立方厘米

6、溫度量程 ??????0～100℃

7、溫度精度 ??????0.2℃

8、環境溫度 ??????-10～60℃

9、濕度范圍 ??????0-90%?

訂貨注意事項1、定貨時寫明介質、量程及使用現場工況，如防爆、腐蝕、衛生、普通等

?

選型說明：

?

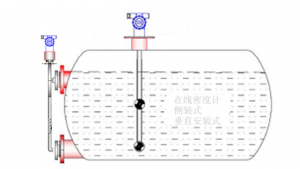

三：安裝事項

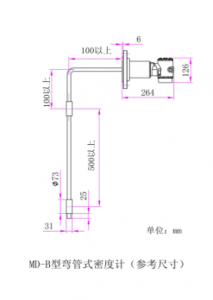

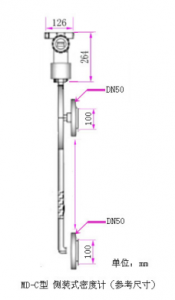

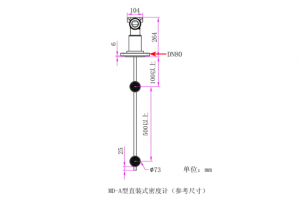

1: 直接式?在線液體密度計傳感器部分間距最少為200mm,直徑為50mm, 現場不能小于這些尺寸安裝,如選擇彎曲型密度計,請測量好可以伸進管內的法蘭和長度尺寸.

?

2: 現場液體必須保持沒過兩個測量傳感器,法蘭到第一個傳感器的距離可選.

?

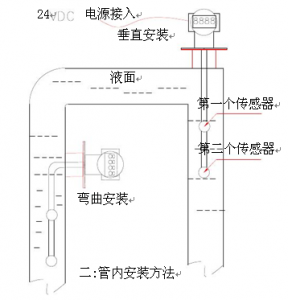

3: 管道安裝時需讓液體從最下面?zhèn)鞲衅髦逻M(jìn)入液體，或者從最上面?zhèn)鞲衅鞯纳厦孢M(jìn)入液體，不要從中間進入液體。管道安裝通液體時，管道閥門或者彎頭部分至少留出30CM液體緩沖距離。

?

4: 安裝圖紅色法蘭配對部分,為使用方提供安裝,如需要配對法蘭,請訂貨時說明.

?

5：配備電源為24V DC ??輸出4-20mA信號 ?如需接二次用表，需將24V“+”

接到密度計后面“+”極， ?電流信號“+”接密度計“-”極， 并在二次表上將24V“-”和電流信號端子“-”短接.

?

6：現場環境如果外部有腐蝕性液體，請做好防護措施。如果有雷擊危險，請?jiān)谥車龊靡匮b置。

?

7：如需拆卸做清洗時，拆裝時請保證傳感器膜片不受到碰撞及其它損壞。

?

8：請勿在高出5Mpa情況下使用。

?

9: 如果需要調整量程需要用 手持器, ?技術問題請聯系廠家.

?

?

?

?

?
