描述

粉體在我們?nèi)粘Ｉ詈凸まr(nóng)業(yè)生產(chǎn)中的應用非常廣泛。如金屬、面粉、水泥、塑料、造紙、橡膠、陶瓷、藥品等等。在不同的應用領域中，對粉體特性的要求是各不相同的。以金屬粉末說明：

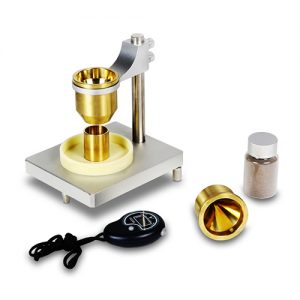

Hall金屬粉末流動度?Flow Rate of Metal Powder

根據(jù)ASTM B213. JISZ 2502. GB/T 1482. ISO4490 ?為標準

理論基礎：：

1、粉末流動度的量測方式和粉末于充填模穴之流動之特性相似，它影響生產(chǎn)速

率和壓縮零件的均一性。

2、當內(nèi)部顆粒摩擦增加時，其流動度將降低。

3、粉末的濕度和水分含量將影響流動度。

4、此測試使用于粉末制造工廠和零件生產(chǎn)工廠。

5、微細粉末、潮濕的粉末不可量測。

所需配備：

1、馬表：0.1秒

2、中國金鋼砂粒度<106μm ?50g*5次—-校正用—–每六個月校正一次

3、天平：50g ??0.1g

4、烘箱：102℃~107℃

5、連續(xù)做5 次,每次不可超過0.4秒

6、漏斗角度：60°、漏斗小孔：?ψ2.5mm

7、粉收集容器

8、補正系數(shù)：40.0/標準試料的流速平均值。

9、流動度=連續(xù)測三次所得之平均值×補正系數(shù)。以S/50g表示。

10、若流動度增加到57.0秒時?表示漏斗孔太大需更換。

為何需要補正系數(shù)?

由于流動度計器表面的粗度將造成流速改變的因素，所以根據(jù)經(jīng)驗而家以補正。

中國金鋼砂標準試料的流速為(40±0.5)/50g???sk-1002配的流速為(60±0.5)/50g

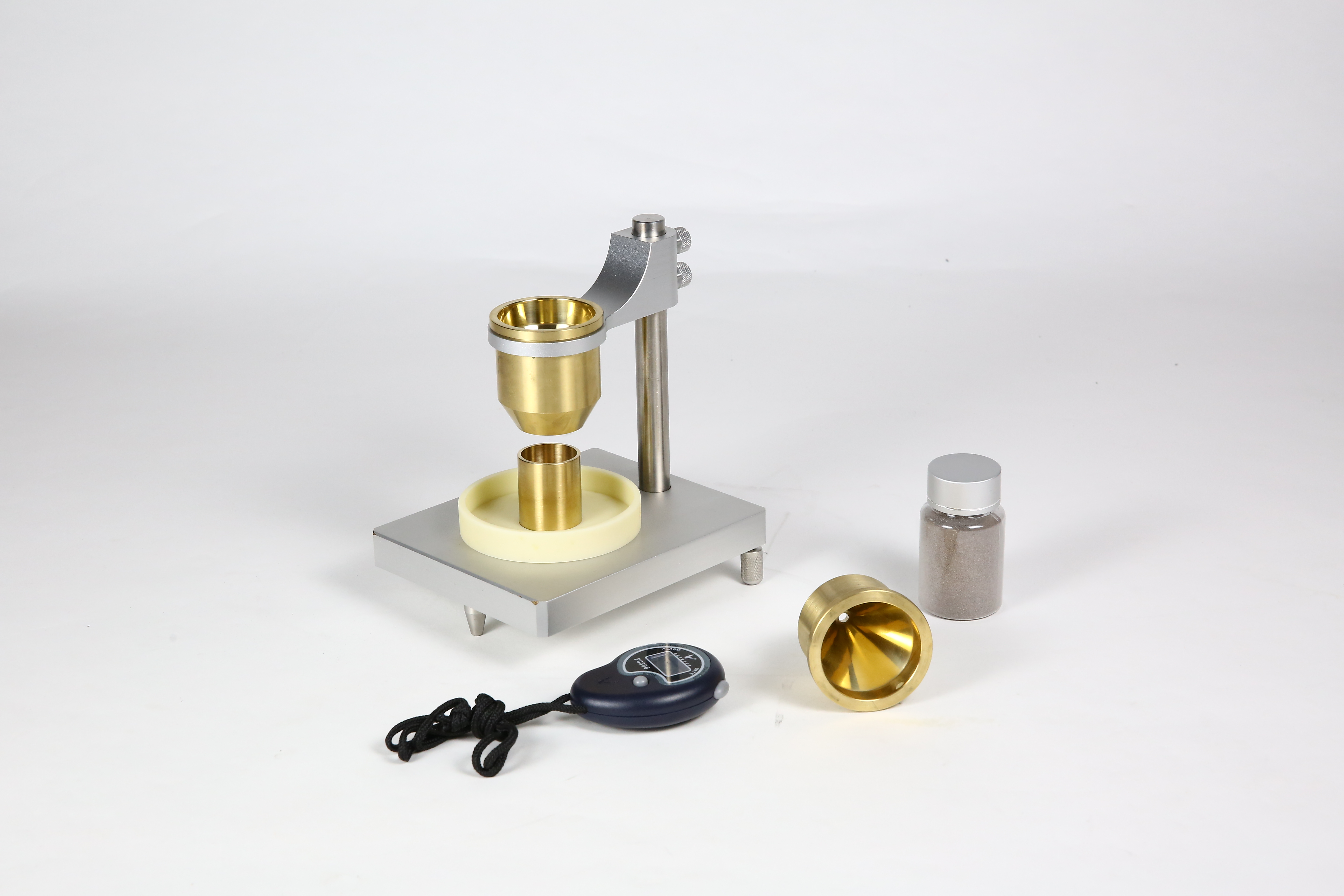

金屬粉末外觀密度和流動度測定參考表

金屬粉末外觀密度(非自由流動的金屬粉末)

根據(jù)ASTM B212. B329 JISZ 2504. GB/T 1479. ISO3921 ?為標準

理論基礎：在已知容積的容器填充粉末，外觀密度=粉末重量/已知容積。ρ=m/v

1、粉末外觀密度測試提供粉末物理特性評定的準繩。

2、外觀密度的測定是相似于當零件制造時，粉末填充到模穴的固定容積之粉末重量的相互關系。此關系的程度是介于此測量結果和粉末的質(zhì)量在每次個別應用變化之間。

所需配備：

1、密度杯：內(nèi)徑28mm?最新標準?內(nèi)徑為30?mm 可選擇 容積πd2h/4=25 cm3

2、漏斗底部到密度杯上緣距離25mm

3、天平：200g ?0.01g

4、?一條直徑2.5mm長150mm的線

5、漏斗角度：60°、漏斗小孔：ψ5±?0.08mm

6、外觀密度：M/V=g/cm3

7、沒有磁性的刮刀，抹平溢出的粉末

8、密度取到0.01g/cm3的精度

金屬粉末外觀密度(自由流動的金屬粉末)

根據(jù)ASTM B212. B329 JISZ 2504. GB/T 1479. ISO3921 ?為標準

理論基礎：在已知容績的容器填充粉末，外觀密度=粉末重量/已知容積。ρ=m/v

1、粉末外觀密度測試提供粉末物理特性評定的準繩。

2、外觀密度的測定是相似于當零件制造時，粉末填充到模穴的固定容積之粉末重量的相互關系。此關系的程度是介于此測量結果和粉末的質(zhì)量在每次個別應用變化之間。

所需配備：

1、密度杯：外徑28mm ?容積πd2h/4=25±?0.03 cm3

2、漏斗底部到密度杯上緣距離25mm

3、天平：200g ?0.01g

4、漏斗角度：60°、漏斗小孔：ψ2.5±?0.08mm

5、外觀密度：M/V=g/cm3

6、沒有磁性的刮刀，抹平溢出的粉末

7、密度取到0.01g/cm3的精度

注意：測試樣品會受到溫度、水分、油、硬脂酸、硬脂酸鹽、蠟而改變其粉末的特性。
